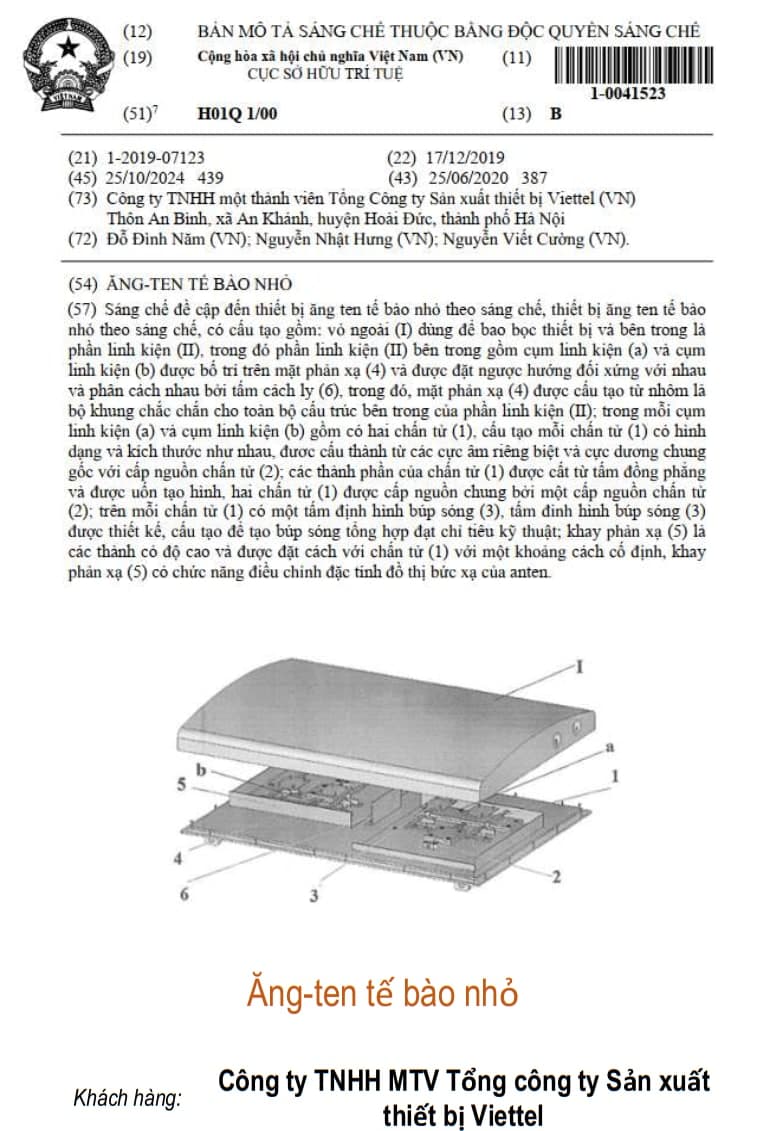

Ăng-ten tế bào nhỏ

Tóm tắt sáng chế

Sáng chế đề cập đến thiết bị ăng ten tế bào nhỏ theo sáng chế, thiết bị ăng ten tế bào nhỏ theo sáng chế, có cấu tạo gồm: vỏ ngoài (I) dùng để bao bọc thiết bị và bên trong là phần linh kiện (II), trong đó phần linh kiện (II) bên trong gồm cụm linh kiện (a) và cụm linh kiện (b) được bố trí trên mặt phản xạ (4) và được đặt ngược hướng đối xứng với nhau và phân cách nhau bởi tấm cách ly (6), trong đó, mặt phản xạ (4) được cấu tạo từ nhôm là bộ khung chắc chắn cho toàn bộ cấu trúc bên trong của phần linh kiện (II); trong mỗi cụm linh kiện (a) và cụm linh kiện (b) gồm có hai chấn tử (1), cấu tạo mỗi chấn tử (1) có hình dạng và kích thước như nhau, đươc cấu thành từ các cực âm riêng biệt và cực dương chung gốc với cấp nguồn chấn tử (2); các thành phần của chấn tử (1) được cất từ tấm đồng phẳng và được uốn tạo hình, hai chấn tử (1) được cấp nguồn chung bởi một cấp nguồn chấn tử (2); trên mỗi chấn tử (1) có một tấm định hình búp sóng (3), tấm đinh hình búp sóng (3) được thiết kế, cấu tạo để tạo búp sóng tổng hợp đạt chỉ tiêu kỹ thuật; khay phản xạ (5) là các thành có độ cao và được đặt cách với chấn tử (1) với một khoảng cách cố định, khay phản xạ (5) có chức năng điều chỉnh đặc tính đồ thị bức xạ của anten.
